Recherche pour une structure de support

By Anar on 12/08/2013, 04:44 - Permalink

Dans pas mal de pièces dessinées par Gaël la structure de support est incluse.
C'est une idée que j'avais déjà explorée avec cet objet.

Hier tard dans la nuit j'ai commencé à gamberger au "support idéal" (ma femme n'étant pas là, peut être ?).

Il est quand même 04h30 et y'a une "PistonbaseV4" qui s'imprime !
C'est pas raisonnable... Mais c'est à cause de cette idée de structure de support là !
Du coup je m'suis pas couché...

Si vous savez pas ce qu'est un "support" ou un "slicer", çà va vous faire chier !
Mais y'a des jolies images...

Voilà le fruit de mes divagations nocturnes...

C'est justement à cause de "PistonbaseV4".
Elle a "warpée" sans doute (je regardais pas) et donc s'est barrée...
Dès le début j'ai pensé qu'elle pourrait warper. Là où sont les supports.
C'est une supposition encore une fois j'ai pas vu.

Les supports prévus sont de gros blocs. Ils remplissent leur fonction de support mais ils pourraient être moins gourmands en ABS.
Cà aide pas non plus question "warping".

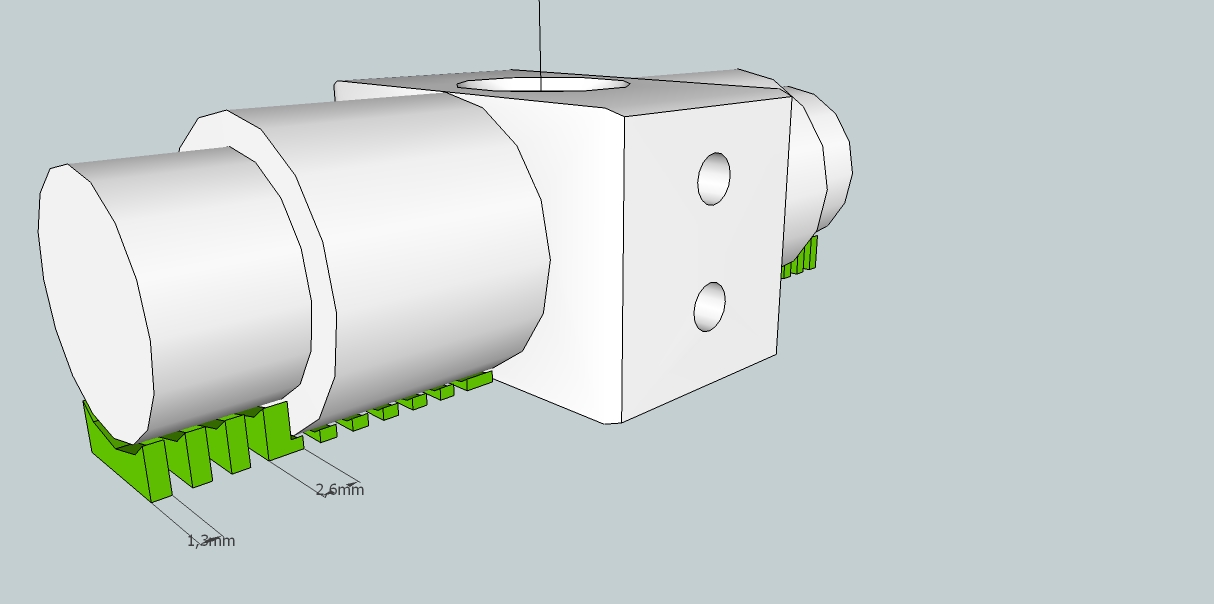

J'ai donc d'abord repris mon idée de l'ancienne pièce et j'ai fait un "PistonbaseV4" que j'ai baptisé "éco" (nom complet "PistonbaseV4_eco") :

C'est lui qui s'imprime.
Çà marche, mais bon... Rien de nouveau dans tout çà.

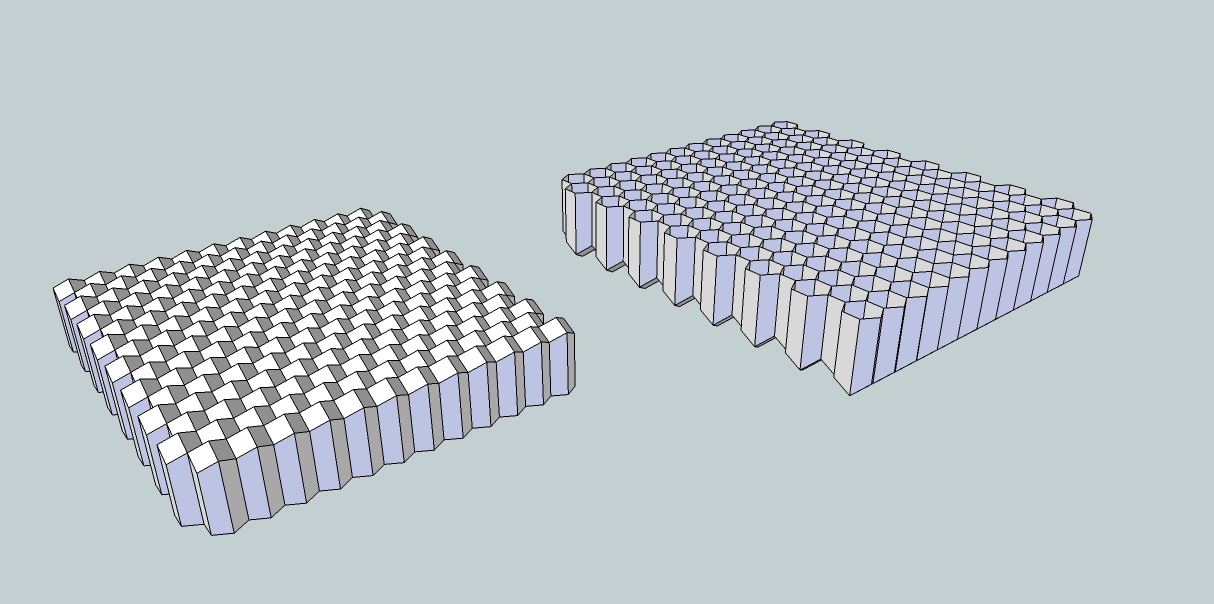

Je me suis dis qu'un nid d'abeille serait mieux.
J'aime pas spécialement les abeilles mais çà aide pour obtenir le label "écolo" !

A faire en 3D c'est chiant, en tout cas dans Sketchup.
Je veux dire une belle 3D "manifold" : fermée, normales bien orientées, y'a plein de règles.
Et les règles c'est mieux quand on les respecte, c'est vrai. Mais j'y arrive pas...

J'ai remarqué que Kisslicer, mon slicer préféré, est très tolérant avec les pièces "non-manifold".
C'est plutôt pas le cas des autres "slicer" en général.

Mais tolérant jusqu'où ?
Parce que moi aussi j'suis tolérant mais faut pas non plus abuser !

Comme j'suis faignant (çà c'est déjà dis... Plus à faire !) je fait un coup de 3Dwarehouse et je download çà qui, comme je m'y attendais est en 2,5D.

Ouais ! je sais au début çà fait bizarre comme chiffre "Deux-virgule-cinq-dé, c'est quoi ?".
J'expliquerais pas...
Faut juste comprendre que l'objet est pas recevable d'un point de vue "mani-folitude"... recalé !
(la "mani-folitude" c'est très contagieux, faut pas rigoler avec çà !)

Donc je suis curieux de voir comment va réagir Kisslicer devant ce plat indigeste (y'a bien pire) : va t'il vomir ?

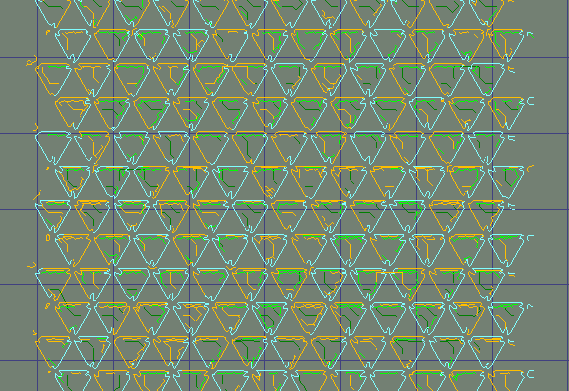

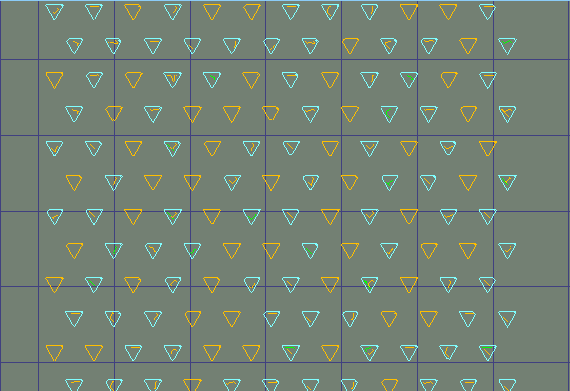

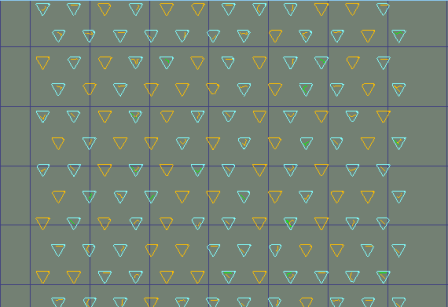

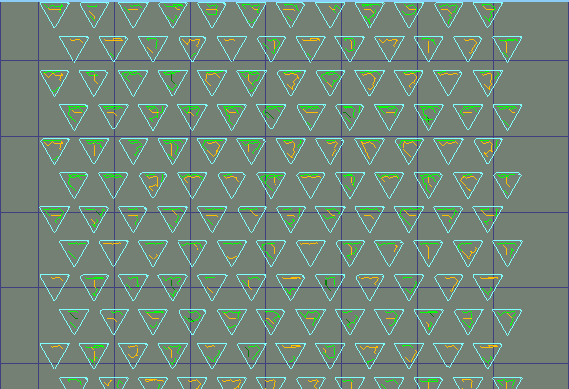

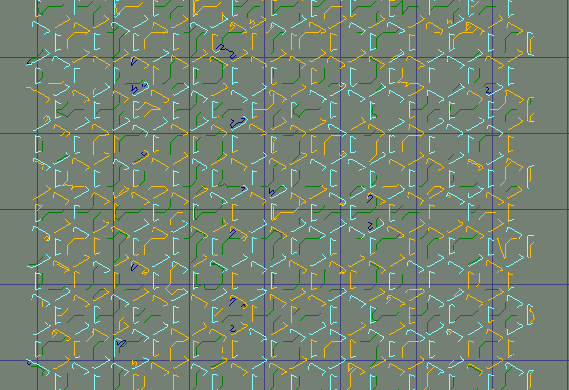

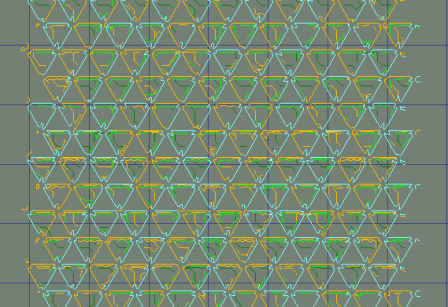

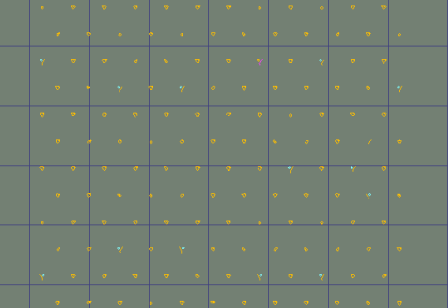

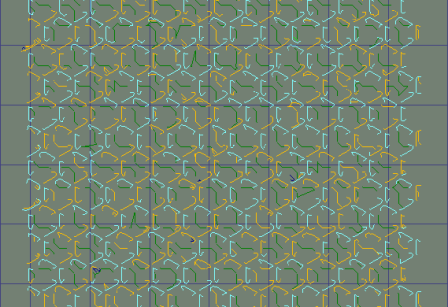

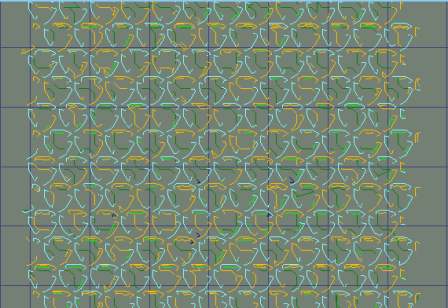

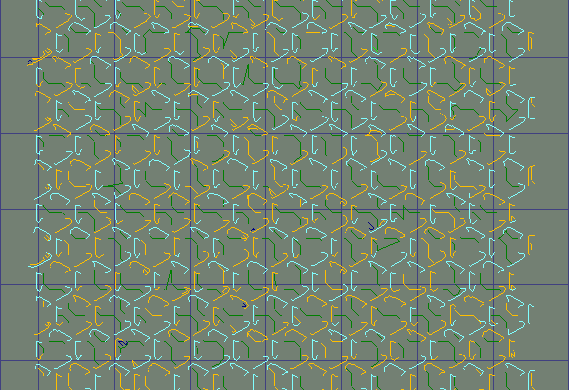

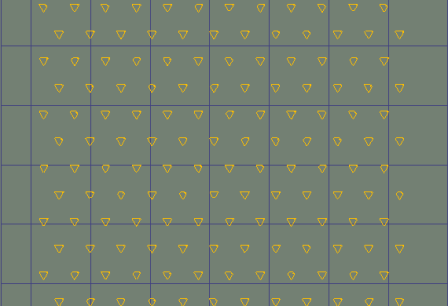

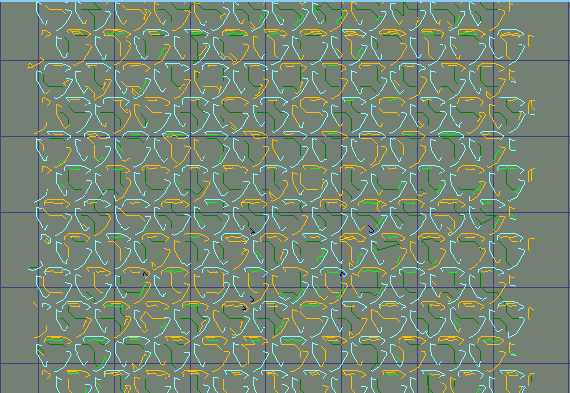

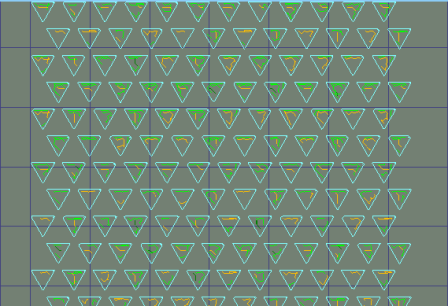

Et ben çà passe !
"Encore un p'tit chocolat ?"

Je trouve le résultat intéressant.
Reste à le mettre en pratique dans un cas concret (prochainement).
